-ren rola ulertzeaBridaAplikazio industrialetan: gida integrala

Hoditeria-sistemaren zati garrantzitsu gisa, bridek funtsezko eginkizuna dute hodiak, balbulak, ponpak eta beste ekipamendu batzuk konektatzeko. Produktuak petrolio eta gas, kimiko edo ur araztegietan eta leku horietan erabiltzen dira.

Zer da aBrida?

Bridak hodiak, burdineria edo makineria konektatzeko erabiltzen diren bridak edo gailurrak dira. Bridak torlojuak edo soldatuak dira, konexio sendoa sortzeko, erraz muntatzeko, desmuntatzeko eta ikuskatzeko. Bridak hainbat forma eta tamaina dituzte presio, tenperatura eta ingurune-baldintza desberdinak jasateko. Konexioak estandarizatuz, bridek sistemen arteko elkarreragingarritasuna sustatzen dute, eta, ondorioz, geldialdi-denbora eta mantentze-kostuak murrizten dituzte.

Briden funtsezko parametroak

Tamaina: hodiaren tamaina nominalari (NPS) edo diametroari dagokio, konektatutako osagaiekin bat etorri behar dena.

Presio-balorazioa: bridak jasan dezakeen presioa gehieneko presioa adierazten du, normalean ANSI/ASME bezalako estandarren arabera sailkatuta (adibidez, 150 klasea, 300 klasea, 600 klasea).

Materialak: erabili ohi diren materialen artean karbono altzairua, altzairu herdoilgaitza, aleazio altzairua eta burdinazkoak ez diren metalak, hala nola, letoia edo kobrea, hautatzen dira korrosioarekiko erresistentziagatik eta indarragatik.

Aurpegi motak: aurpegi lauak (FF), aurpegi goratuak (RF) eta eraztun-junturak (RTJ) daude, zigilatzeko eraginkortasuna eragiten dutenak.

Bolt zuloen diseinua: torloju zuloen kopurua eta diametroa, zeinak funtsezkoak diren lerrokatzeko eta estutzeko.

Arauak: ANSI, ASME, DIN edo JIS bezalako nazioarteko estandarrak betetzeak bateragarritasuna eta segurtasuna bermatzen ditu.

Produktu Parametroen Taula xehatua

Parametroa	Deskribapena	Balio komunak
Tamaina Nominala	Hodiaren konexioaren diametroa	1/2 "tik 24" (edo handiagoa)
Presio Klasea	Gehienezko presioaren balorazioa	150, 300, 600, 900, 1500, 2500 klaseak
Materialaren kalifikazioa	Erabilitako material mota	A105 (karbonozko altzairua), SS304 (altzairu herdoilgaitza), 20 aleazioa
Aurpegi mota	Juntak zigilatzeko gainazalaren diseinua	Aurpegi goratua (RF), aurpegi laua (FF), eraztun motako juntadura (RTJ)
Bolt zirkuluaren diametroa	Torloi-zulo zirkuluaren diametroa	Tamaina eta klasearen arabera aldatzen da (adibidez, 3,5" 2" 150 klaserako)
Arauak	Zehaztapen erregulatzaileak	ANSI/ASME B16.5, DIN 2527, JIS B2220

Brida motak

Bridak beren diseinuaren eta aplikazioaren arabera sailkatzen dira. Hona hemen mota ohikoenak:

Soldadura lepoko brida:Esfortzu handiko aplikazioetarako ardatz koniko luze bat dauka, presio handiko sistemetarako aproposa.
Slip-On brida:Erraza instalatzen da hodiaren gainean irristatuz eta soldatuz, presio baxuko inguruneetarako egokia.
Brida itsua:Hoditeria-sistema baten amaiera zigilatzeko erabiltzen da, etorkizuneko hedapena edo ikuskapena ahalbidetuz.
Socket Weld Brida:Fluxu leuna eta indar handia eskaintzen ditu, hodi txikiko hodietan erabili ohi dena.
Brida hariztatua:Soldadurarik gabe hodietara torlojuak, arriskutsuak ez diren edo presio baxuko sistemetarako aproposa.
Lap Joint Brida:Erraz lerrokatzeko muturrarekin parekatzen da, maiz desmuntatu behar duten sistemetarako ezin hobea.

View as

Forjatutako altzairu herdoilgaitzezko brida duplexak

Txinako Duplex altzairu herdoilgaitzezko forjatutako bridak fabrikatik pisu handiko osagaiak eskuratzeak ingeniaritza-enpresei pisua murrizteko aukera ematen die segurtasuna uko egin gabe. Longan Flange-k indar handiko konexio forjatu hauek eskaintzen ditu ingurune kimiko erasokorrak jasateko.

Gehiago ikusi >> Bidali kontsulta >>

316L altzairu herdoilgaitzezko brida forjatua

Longan Flange-k erosle industrialei 316L altzairu herdoilgaitzezko forjatutako brida osagaiak handizkako aukera eskaintzen die gure produkzio-lerrotik zuzenean. Osagai honek modu eraginkorrean kentzen du ale-mugaren kromoaren agortzea, eta egiturazko pitzadurak geldiarazten ditu soldadura industrial astunaren prozesamenduetan.

Gehiago ikusi >> Bidali kontsulta >>

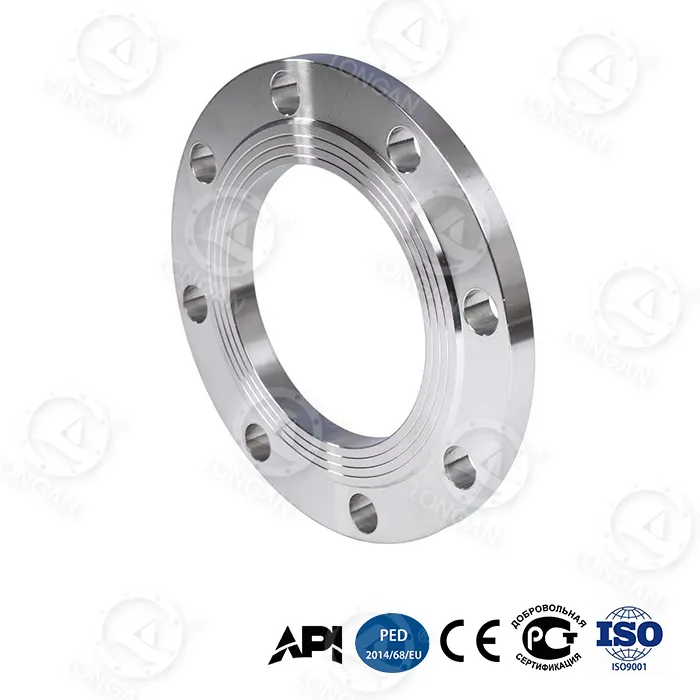

sme b16.5 aurpegi laua brida

Sme b16.5 aurpegi lauko brida Longan fabrikak fabrikatzen du ASME B16.5 esparru estandarraren arabera. Bere abaraska-egitura bionikoak okertzeko indarra %65 handitzen du, eta neurtutako DN300 leherketa-presioa 42MPa-ra iristen da, GB/T 1048 eskakizuna %280an gainditzen duena. Karbono handiko altzairuak lepoan txertatutako titanio-aleazio sendotzeko eraztunarekin konbinatuta, 89J-ko inpaktuaren gogortasuna eskaintzen du -70 °C-tan. Produktuak API 6A PSL 3G ziurtagiria gainditu du eta oso presio handiko gas-euskarrietarako egokia da. Longan fabrikak zuzenean hornitzen du, loteen pertsonalizazioa eta entrega azkarra onartzen ditu.

Gehiago ikusi >> Bidali kontsulta >>

laua altxatutako aurpegiko brida

Aurpegi osoko eta altxatutako junketekin funtzionatzen duen brida bat eskuragarri dago orain. Longan-en aurpegi altxatutako brida lauak hori ematen du. 42MPa arteko DN300 leherketa-presioak kudeatzen ditu (% 280 GB/T 1048 baino gehiago) eta tolestura-indarra % 65 areagotzen du abaraska-egitura bionikoaren bidez. API 6A PSL 3G ziurtagiria. Fabrikaren zuzeneko prezioak, doako laginak eta laguntza teknikoa eskaintzen dira.

Gehiago ikusi >> Bidali kontsulta >>

altzairu herdoilgaitzezko brida laua

Korrosioarekiko erresistentzia bikaina duen altzairu herdoilgaitzezko brida laua Longan fabrikak zuzenean fabrikatzen du, Europako eta Amerikako hornitzaileek baino kostu askoz ere errendimendu handiagoa eskainiz. Gradientea itzaltzeko prozesuak abaraska bionikoaren egiturarekin konbinatuta tolesterako indarra %65 handitzen du. DN300 leherketa-presioa 42MPa-ra iristen da eta API 6A PSL 3G ziurtagiria gainditu du. Ingurune korrosiboetarako egokia da, hala nola itsasoko plataformak eta itsasoko uraren hodiak, eta pertsonalizatutako ekoizpena onartzen du.

Gehiago ikusi >> Bidali kontsulta >>

brida laua asme b16.5

Longan-ek Txinan fabrikatua, asme b16.5 brida lau hau fabrikako prezioetan eskuragarri dago neurri ez-estandarrak dituzten neurriekin. Gradientea itzaltzeko eta abaraska bionikoaren egiturarekin eraikia, tolesterako indarra % 65 handitzen du. DN300 aldaerak 42MPa-ko leherketa-presioa lortzen du (estandarrak baino % 280 handiagoa) eta API 6A PSL 3G ziurtagiria du. Marrazki eta lagin bakoitzeko pertsonalizazioa onartzen dugu.

Gehiago ikusi >> Bidali kontsulta >>
