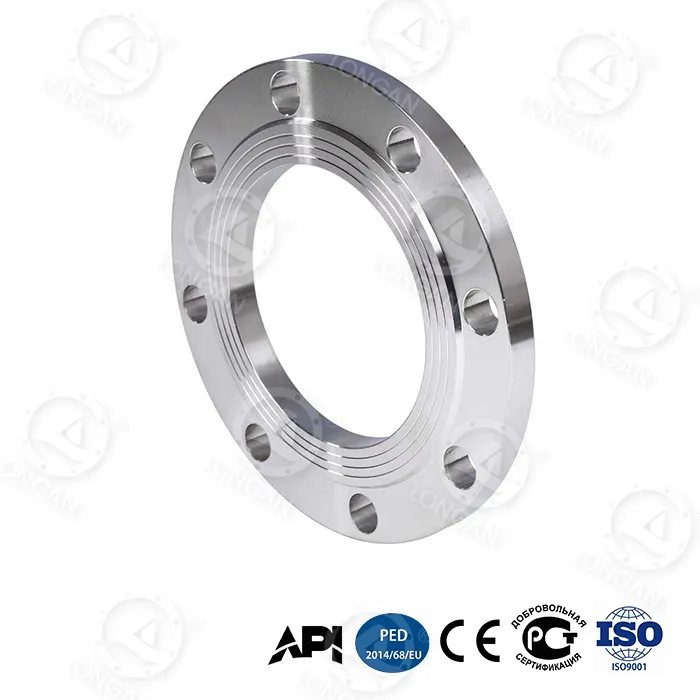

sme b16.5 aurpegi laua brida

ASME B16.5 dimentsioekin fabrikatutako brida konbentzionalak normalean 15MPa gainditzen ez duen lehertze-presioa izaten dute. Longan-en sme b16.5 aurpegi lauko bridak, 150-2500 klaseko muntaketa-interfaze estandarrak eta aurpegi osoko zigilatzeko gainazala mantenduz, presio handiagoa lortzen du barne-estruktura-optimizazioaren bidez: abaraska bionikoaren sarea (tolestura-zurruntasuna % 65 hazi da), gradientea itzalitako karbono handiko altzairua (inpaktu-energia 89°C) eta -70°C alokatua. sendotze eraztuna (etekin 1.250MPa). Neurtutako DN300 leherketa-presioa 42MPa-ra iristen da. Produktu guztiak prozesuko kalitate-kontrol osopean daude Longan-en barneko fabrikan eta API 6A PSL 3G ziurtagiria lortu dute.

Produktu mota eta aplikazioa

sme b16.5 aurpegi lauko brida ASME B16.5 arauaren arabera fabrikatutako aurpegi osoko (FF) zigilatzeko gainazaleko brida da. Kontaktu osoko juntura-konexioak behar dituzten kanalizazio-sistemetan erabiltzen da, eta presio baxuko diametro handiko hodietarako egokia da, burdinurtuzko brida-konexioetarako eta juntagailuen estresaren banaketa uniformea ​​behar duten aplikazioetarako. Barne indartzeko egituren bidez, produktu hau oso presio altuko eszenatokietan ere erabil daiteke (hala nola, arbel gasa hausteko ponpen irteerak eta itsaso sakoneko zulaketa-ekipamenduak), interfazearen dimentsio estandarrak mantenduz, lehendik dauden hodietan ohiko bridarekin trukatzeko.

Oinarrizko salmenta puntuak

1. Interfaze estandarra, presio handiagoko errodamendua:ASME B16.5 muntatzeko dimentsioak betetzen ditu, DN300 leherketa-presioa 42MPa neurtua, ohiko brida estandarrak baino handiagoa (≤15MPa).
2. Tolesteko indarra % 65 handitzea:Abaraska bionikoaren egiturak bridaren zurruntasuna hobetzen du, bibraziorako edo zimenduen finkapen-inguruneetarako egokia.
3. Higadura bisualaren adierazlea eta aurrekargaren atxikipena:Zigilatzeko gainazala nano-zirkonia adierazle geruza batekin txertatuta dago, kolorea aldatzen duena lodiera 0,1 mm baino txikiagoa denean. Torloi-zulo koniko bikoitzeko diseinuak 35MPa presio-fluktuazio azpian aurrekargaren ahultzea mugatzen du ≤5% (egitura konbentzionala ≥20%).
4. Muturreko ingurunearen errendimendua:-70°C eragin-energia 89J; 5.000 m-ko itsas sakoneko korrosio-tasa baliokidea 0,03 mm/urte; zigilatzeko gainazaleko kalteen sakonera ≤8μm 120m/s harea eta hautsaren urraduraren ondoren.
5. Bizi-ziklo osoaren kostua:30 urteko kostu osoa $ 6.200 (ohiko $ 18.500); urteko mantentze-maiztasuna 0,7 aldiz (ohikoa 3,2 aldiz); ordezkatzeko denbora bakarra 2,5 ordu (ohikoa 8 ordu).

Zehaztapen Teknikoak

Elementua	Parametroa
Oinarri estandarra	ASME B16.5 (neurriak, perdoiak, presio-tenperatura balorazioak)
Zigilatzeko aurpegi mota	Aurpegi osoa (FF)
Presio klasea	150, 300, 400, 600, 900, 1500, 2500 klaseak
Tamaina tartea	NPS 1/2"-tik 24"-ra
Materiala	Karbono handiko altzairua (altzairu herdoilgaitza pertsonalizagarria)
Barne errefortzua	Titaniozko aleazio sendotzeko eraztuna (etekina 1.250MPa), saihets erradialak (tentsioaren kontzentrazioa % 48 murriztu da).
DN300 leherketa-presioa	42MPa (ohikoa ≤15MPa)
Neke-bizitza ziklikoa	20.000 ziklo @35MPa (ohiko 5.000 ziklo @25MPa)
Deformazio axiala @35MPa	0,6 mm (ohiko 1,8 mm)
Zigilatzeko isurketa-tasa (15°-ko desegokia)	≤10⁻⁵ mbar·L/s (ohiko >10⁻³)
Tenperatura baxuko eragina (-70 °C)	89J (estandar nazionala ≥34J)
Itsaso sakoneko korrosioa (5.000 m)	0,03 mm/urte (30 urteko baliokidea)
Harea eta hautsaren urradura (120 m/s)	Zigilatzeko gainazaleko kalteen sakonera ≤8μm (10.000 h)
Ezaugarri osagarriak	Nano-zirkonia higadura adierazle geruza, koniko bikoitzeko torloju zuloak

Ziurtagiria eta Kalitatearen Bermea

● API 6A PSL 3G:Presio ultra-altuko agertokietan aplika daiteke gas-euskarriekin, proba pneumatikoak (presio nominala bider 1,5) eta proba ez-suntsitzaile zorrotzagoak eta materialaren trazabilitatea eskatzen dutenak.
● Fabrikako kalitate kontrola:Longan-en barneko fabrikak prozesu osoko kalitatearen kudeaketa ezartzen du lehengaien sarrerako ikuskapenetik (analisi espektrala, laginketa mekanikoa) produktu amaitutako irteeraraino (% 100 dimentsioko ikuskapena, % 10eko partikula magnetikoen proba, loteen leherketa-presioaren laginketa).
● Trazabilitatea:Brida bakoitzak material trazagarrien ziurtagiriak, tratamendu termikoko kurba erregistroak, dimentsioko ikuskapen-txostenak eta proba hidrostatiko/pneumatikoen txostenak ditu, linean eskuragarri dauden serie-zenbakiaren bidez.

Bereizketa Nabarmenak

Merkatuan dauden ASME B16.5 aurpegi osoko brida batzuekin alderatuta, Longan-en sme b16.5 aurpegi lauko bridaren ezaugarriak:

●Leherketa-presio handiagoa (42MPa) lortzen du dimentsio estandarretan, bridaren lodiera handitu edo torloju-zuloen diseinua aldatu gabe.
●Titaniozko aleazio lepoa indartzeko eraztuna eta gradientea itzaltzeko prozesua integratzen ditu, karga-ahalmena eta tenperatura baxuko gogortasuna orekatuz.
●Higadura adierazlearen geruzarekin txertatutako zigilatzeko gainazala zigilatzeko egoeraren ikuskapena ikusteko.
●Zigilatzeko ihes-tasa ≤10⁻⁵ mbar·L/s mantentzen du 15°-ko desegokitze-baldintzetan.

Pertsonalizazioa eta Prozesua

Pertsonalizazio aukerak:

●Tamaina ez-estandarrak eta presio kalifikazio bereziak (planoak edo baldintza teknikoak behar dira)
●Material desberdinak: 304/316L altzairu herdoilgaitza, duplex altzairu herdoilgaitza, etab.
●Etiketa pribatua: laser bidezko markaketa, ontzi pertsonalizatuak

Prozesuaren fluxua:

1.Forja: doitasuneko trokelen forjaketa Tsingshan Holding Group-en kalitate handiko lehengaiak erabiliz.
2.Gradientea itzaltzea: hozte kontrolatua gogortasun handiko gainazala eta gogortasun handiko nukleoa osatzeko.
3.Honeycomb egituraren mekanizazioa: barneko sareta hexagonalen CNC mekanizazioa.
4.Titaniozko eraztunaren prentsa-egokitzea: interferentzia-egokitzea eraztunaren eta oinarrizko materialaren arteko mugimendu erlatiborik ez ziurtatzeko.
5.Zigilatzeko aurpegiaren akabera: CNC torneaketa, gainazaleko zimurtasuna Ra ≤3,2μm.
6.Ikuskapen eta proba osoa: dimentsioa, partikula magnetikoa, hidrostatikoa/pneumatika, leherketa laginketa.

Laginak eta probak egiteko laguntza

● Doako laginak:Nazioarteko erosleek doako lagin bat eska dezakete (laginaren kuota itzultzekoa, erosleak ordainduta) instalazioaren probak eta errendimendua egiaztatzeko.
● Lekuko probak:Fabrika 3000 tonako presioa probatzeko makina, neke ziklikoa probatzeko bankua, -80 °C tenperatura baxuko inpaktu probagailua eta itsaso sakoneko korrosioaren simulazio-ganbera ditu. Bezeroek leherketa, nekea edo muturreko ingurunearen probak ikusi ditzakete gunean.
● Hirugarrenen probak:SGS, BV, TÜV konposizio kimikoa, propietate mekanikoak, saiakuntza ez-suntsitzaileak eta presio probak egiteko eska daitezke; txostenak salgaiekin batera entregatzen dira.
● Berme epea:18 hilabete (bidalketa-datatik aurrera), doako ordezkapena fabrikazio-akatsengatik.

Errendimenduaren konparazioa: Baldintza estandarrak vs Longan neurtuta

Elementua	ASME B16.5 eskakizun estandarrak / ohiko brida	Longan sme b16.5 aurpegi laua brida	Konparaketa
DN300 leherketa-presioa	≤15MPa	42MPa	Ohikoa baino altuagoa
Neke-bizitza ziklikoa	5.000 ziklo @25MPa	20.000 ziklo @35MPa	Bizitza luzeagoa
Deformazio axiala @35MPa	1,8 mm	0,6 mm	Deformazio gutxiago
15°-ko desegokitze-isuri-tasa	>10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	Beheko isuria
-70°C eragin-energia	≥34J (estandar nazionala)	89J	Gogortasun handiagoa
30 urteko itsas sakoneko korrosio-tasa	gutxi gorabehera. 0,5 mm/urte (karbono altzairua)	0,03 mm/urte	Korrosio motelagoa

Instalazio-neurriak

sme b16.5 aurpegi lauko brida aurpegi osoko zigilatzeko gainazal diseinua du. Instalazio zuzena ezinbestekoa da zigilatzeko errendimendua ziurtatzeko. Mesedez, kontuan hartu puntu hauek:

1. Junta aukeraketa:Brida zigilatzeko gainazal osoa estaltzen duen eta torloju-zuloak dituen aurpegi osoko junta bat erabili behar da. Ez erabili aurpegi altxatutako juntarik edo RF juntura estandarrak.
2. Brida bat etortzea:Aurpegi osoko bridak ez dira zuzenean torlojutu behar aurpegi altxatutako bridak. Kanalizazioak aurpegi altxatutako bridak baditu, aurpegi osoko bridak edo egokigailuekin ordezkatu behar dira.
3. Torlojuak estutzea:Torloi koniko bikoitzeko zuloen diseinuarekin, giltza bikoitzeko giltza hidraulikoa gomendatzen da hiru urratseko gurutze-eredu uniformearen aurrekarga egiteko. Helburuaren aurrekarga kalkulatzen da presio-kalifikazioan eta torlojuaren zehaztapenetan oinarrituta; jo ASME PCC-1 estandarra edo kontsultatu Longan talde teknikoa.
4. Aurrekarga sekuentzia:Aurrez estutu torloju guztiak helburuko momentuaren %30era, gero %70era eta azkenik %100era. Berriro estutu funtzionamenduaren 24 ordu igaro ondoren.
5. Aurpegi babesa zigilatzea:Instalatu aurretik, ikuskatu zigilatzeko aurpegia urratu edo gai arrotzrik ez dagoenik. Nano-zirkonia higadura adierazle geruza txertatutako geruza mehe bat da; ez garbitu metalezko arrastagailuekin instalazioan.
6. Bolt zuloen lerrokatzea:Zulo koniko bikoitzeko diseinuak autolerrokatzea laguntzen du, baina instalatu aurretik, baieztatu bi briden torlojuen zuloak 1 mm-ko desbiderapenaren barruan lerrokatuta daudela.
7. Hodiaren lerrokatzea:Aurpegi osoko bridek desegokitzeko tolerantzia badute ere, gomendatzen da hodien lerrokatze-errorea 2 mm/m-ko barruan kontrolatzea zigilatzeko bizitza ziurtatzeko.

Ohiko galderak

G: Zein da ohiko ASME B16.5 brida batekin?
E: Biek dimentsio eta interfaze berdinak dituzte eta zuzenean trukagarriak dira. Longan-en produktuak abaraska-egitura, gradientea itzaltzea eta titaniozko aleazio-eraztun bat gehitzen ditu barnean, neurtutako leherketa-presioa (42MPa) eskakizun estandarra (≤15MPa) baino handiagoa lortuz.

G: Zein presio baloraziotarako da egokia?
A: Kanpoko neurriek 150 Klase eta 2500 Klase arteko muntaketa-tamainekin bat datoz, eta neurtutako leherketa-presioa dagokien balorazioetarako eskakizun estandarrak baino handiagoa da. Brida estandarrak baino segurtasun-marjina handiagoa eskatzen duten eskisto gas eta itsas sakoneko proiektuetarako egokia.

G: Zer kontuan izan behar da instalazioan?
A: aurpegi osoko junta bat erabili behar da eta ez da zuzenean torlojua aurpegi altxatutako brida batera. Gomendagarria da torloju-zulo koniko bikoitzak giltza dinamometrico batekin hiru urratsetan erabiltzea eta 24 orduko funtzionamenduaren ondoren berriro estutzea. Ikusi goiko "Instalazio-neurriak" urrats zehatzak ikusteko.

G: Nola egiaztatu daiteke presioaren errendimendua?
E: Longanek bezeroei ongietorria ematen die fabrikan leherketa edo neke ziklikoen probak ikusteko. Lote bakoitzeko proba-erregistroak gordetzen dira eta serie-zenbakiaren arabera kontsulta daitezke. SGS, BV eta abarren hirugarrenen probak ere antolatu daitezke.

Laburpena:Longan-en sme b16.5 aurpegi lauko brida ASME B16.5 nazioarteko dimentsio-sistema estandarra jarraitzen du eta abaraska bionikoaren egitura, gradientea itzaltzeko prozesua eta titaniozko aleazio errefortzu eraztun integratua hartzen ditu. Neurtutako DN300 lehertze-presioa 42MPa, -70°C inpaktua 89J, 30 urteko itsas sakoneko korrosio-tasa 0,03 mm/urte. API 6A PSL 3G ziurtagiria gainditu du, arbel gasa erauzteko, itsaso sakoneko zulaketak eta presio ultra altuko kanalizazio sistemetarako egokia. Bidali zure eskakizunak doako laginak eta aholkularitza teknikoa lortzeko.
