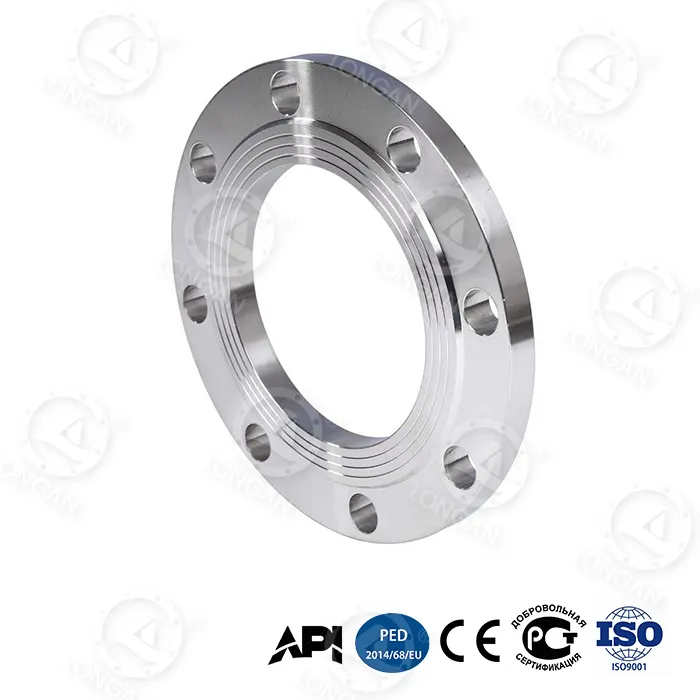

Produktuak jauzi teknologikoa lortu du azken presio-ahalmenean. Oinarrizko berrikuntza brida lepoan titaniozko aleaziozko sendotze eraztuna da, 1.250MPa arteko etekin-indarra duena. Balio honek karbono altzairuzko briden erresistentzia (normalean 200-400MPa) gainditzen du, bridari egitura osotasuna mantentzea ahalbidetuz presio oso altuko baldintzetan.
Neurtutako datuak honako hauek dira:
1. Neke-bizitza ziklikoa:Brida tradizionalak 5.000 ziklo jasan ditzake 25MPa-tan, Longan-en produktuak, berriz, 20.000 ziklo jasan ditzake 35MPa-ra, ziklo-bizitzaren % 300 handitzea.
2. Deformazio axiala (35MPa):35MPa presio altuaren azpian, altzairuzko brida lauen deformazio axiala 0,6 mm baino ez da, % 67ko murrizketa ohiko bridaren 1,8 mm-rekin alderatuta.
3. Lehertze-presioa (DN300):Neurtutako balioa 42MPa da, brida tradizionalaren ≤15MPa askoz gainditzen duena, estatuko eskakizun estandarra % 180 gainditzen duena.
Errendimendu-aurrerapen horri esker, lehen brida astunekin edo aleazio bereziko bridekin soilik lor zitezkeen presio ultra-altuko konexioak orain Longan-en produktuak egitura arinago batekin egin ditzake. Titaniozko aleazio errefortzu-eraztunaren diseinu konposatuak eta karbono handiko karbono-altzairu itzaliaren gradienteak indar handia bermatzen du, material garestiak erabiltzearekin lotutako kostuen igoera saihestuz.
Bizi-ziklo osoko kostuen ikuspegitik, produktuaren abantailak oso garrantzitsuak dira. 30 urteko bizitzan zehar, forjatutako altzairuzko briden kostu osoa, kontratazioa, instalazioa, mantentze-lanak, ordezkapenak eta geldialdi-galerak barne, 18.500 $ ingurukoa da. Longan-en produktuak, bere bizitza luzeagoa, mantentze-maiztasun txikiagoa eta ordezkapen-abiadura azkarragoa dituena, 30 urteko jabetza-kostua 6.200 $ gutxi gorabehera murrizten du.
| Kostuen konparaketa elementua | Forjatutako altzairuzko brida tradizionala | altzairuzko brida lauak | Aurrezkia |
|---|---|---|---|
| 30 urteko jabetza kostu osoa | 18.500 $ | 6.200 $ | ↓%66 |
| Ordezkatzeko denbora bakarra | 8 ordu | 2,5 ordu | ↓%69 |
| Urteko mantentze-maiztasuna | 3,2 aldiz/urtean | 0,7 aldiz/urtean | ↓%78 |
Ordezkapen-denboraren murrizketa nabarmena bridaren egitura-diseinu optimizatua da: abaraska bionikoaren egiturak bridaren pisua murrizten du, eta torloju-zulo koniko bikoitzeko diseinuak torlojuen lerrokatzea azkarrago egiten du behin eta berriz doikuntzarik gabe. Brida maiz desmuntatu eta muntatu behar duten funtzionamendu-egoeretarako, hala nola, eskisto gasaren haustura, geldialdi-denbora murrizteko ordu bakoitzak hamar mila dolar diru-sarrera operatiboak suposatzen ditu.
Benetako kanalizazio-sistemetan, brida-konexio-aurpegiek askotan ezin dute egoera lerrokatu ideal bat lortu. Hodiaren hedapen/uzkurtze termikoak, zimenduak finkatzeak edo instalazio-akatsek brida-aurpegien arteko inklinazioa eragin dezakete. Karga-baldintza eszentrikoetan 15°-ko hodiaren lerrokatze desegokiarekin, brida tradizionalen zigilatzeko isurketa-tasa 10⁻³ mbar·L/s baino handiagoa da, Longan-ek, berriz, ≤10⁻⁵ mbar·L/s-ko zigilatzeko isurketa-tasa mantentzen du, zigilatzeko fidagarritasuna bi magnitude ordenatan hobetuz.
Errendimendu hori egiturazko bi berrikuntzari dagokio:
● Errefortzu erradialaren saihetsaren diseinua:Bridaren atzealdean gehitutako errefortzu erradialak % 48 murrizten du tokiko tentsioaren kontzentrazioa, tentsioaren banaketa uniformeagoa eginez kargarik gabeko baldintzetan.
● Zurruntasun handiko abaraska egitura:Abaraska bionikoaren nukleoaren geruzak tolestearen zurruntasun bikaina eskaintzen du, brida aurpegiaren deformazioari aurre eginez.
Bibrazioak ezabatzeari dagokionez, altzairuzko brida lauak ere bikain funtzionatzen dute. Presio handiko pultsazioek (adibidez, haustura-ponpa aldakor baten irteeran) 50-200 Hz bitarteko bibrazio-maiztasunak kitzikatzen ditu kanalizazioan, torlojuaren aurrekarga pixkanaka arintzea eraginez. ISO 10816-3 proba estandarraren arabera, produktu honen anplitudearen atenuazio-tasa maiztasun-banda honetan % 92ra iristen da, boltoak askatzeko arriskua asko murriztuz.
Produktuak proba zorrotzen egiaztapena gainditu du muturreko hainbat ingurunetan, munduko industria-proiektu zorrotzenetarako egokitasuna bermatuz:
● Tenperatura baxuko eragina (-70°C):Charpy V-notch eraginaren proba GB/T 229-2020 estandarraren arabera, 89J-ko inpaktu-energia neurtu zuen, ≥34J-ko estandar nazionalaren eskakizuna askoz gainditzen duena. Horri esker, brida modu seguruan erabil daiteke ingurune oso hotzetan, hala nola Artikoko hodietan eta GNL jasotzeko terminaletan.
● Itsaso sakoneko korrosioa (5.000 metro):ASTM G111-97 estandarraren arabera, 5.000 metro sakoneko presio handiko eta gatz-laino handiko ingurunea simulatzen duenaren arabera, 30 urteko korrosio-tasa baliokidea 0,03 mm/urte baino ez da. Kalkulu horretan oinarrituta, 50 urtez itsaso sakoneko zerbitzuaren ondoren korrosio-hobaria diseinuko hormaren lodiera baino askoz txikiagoa da oraindik.
● Harea eta hautsaren urradura (120 m/s):ISO 5890: 2012 arauaren arabera, zigilatzeko gainazala abiadura handiko harea eta hautsarekin 120 m/s 10.000 orduz eraginez, zigilatzeko gainazaleko kalteen sakonera ≤8μm da. Hau bereziki garrantzitsua da basamortuko eremuetarako edo itsasertzeko plataformak abiadura handiko eta hareaz betetako haizeak dituztenetarako.
Produktuak bi teknologia adimendun integratzen ditu erabiltzaileei arazo potentzialak goiz detektatzeko eta istripuak saihesteko.
Nano-zirkonia higadura adierazle geruza:Nano-zirkoniazko material konposatuaren geruza bat zigilatzeko gainazalean txertatuta dago, oinarrizko materialaren kolore desberdina duena. Zigilatzeko gainazala 0,1 mm baino gutxiagoko lodiera higatzen denean epe luzera erabili ondoren, adierazle-geruza hau agerian geratzen da eta kolore-aldaketaren abisua ematen du. Eremuko operadoreek brida zigilatzeko egoera azkar epai dezakete proba profesionalen ekipamendurik gabe, bat-bateko isurketa arriskua asko murriztuz.
Torloi-zulo koniko bikoitzeko aurrekargaren blokeoa:Torlojoen zulo zirkular tradizionaletan, torlojuaren eta zuloaren hormaren arteko ukipen-esfortzua nabarmen aldatzen da presio-gorabeheretan, aurrekarga azkar murriztea eraginez. Proba datuek erakusten dute 35MPa-ko presioaren fluktuazio-baldintzetan, egitura tradizionalen aurrekargaren atenuazioa ≥% 20 dela. Aitzitik, produktuak koniko bikoitzeko torloju-zuloen diseinua hartzen du. Estu ondoren, torlojuak autoblokeatzeko efektua sortzen du gainazal konikoarekin, eta baldintza berdinetan, aurrekargaren atenuazioa ≤5 da.
Altzairuzko brida lauen material aukeraketa eta fabrikazio prozesua bere errendimendu nagusiaren oinarria dira.
Karbono handiko altzairua itzalitako gradientea:Bridak erabat itzaltzeak gainazalaren eta nukleoaren arteko gogortasun-diferentzia handiegiak eragiten ditu, pitzadurarako joera dutenak. Gradientea itzaltzeko teknologiak zehatz-mehatz kontrolatzen ditu berotze- eta hozte-tasak, eta bridaren kanpoaldetik barrurainoko gogortasunaren banaketa pixkanaka sortzen du: gainazaleko gogortasun handia higadura-erresistentziarako, nukleoaren gogortasun handia talka-erresistentziarako. Prozesu honi esker, bridari erresistentzia handia mantentzen da tenperatura baxuko talkaren gogortasun bikaina duen bitartean (89J -70 °C-tan).
Abaraska bionikoaren egitura:Erlauntzen hexagonal abaraska geometriatik inspiratuta, egitura honek nabarmen handitzen du bridaren tolestura-zurruntasuna pisua handitu gabe. Brida solido tradizionalekin alderatuta, abaraska-egiturak materialaren erabilera murrizten du, saihets-euskarriaren bidez sekzio modulu handiagoa lortzen duen bitartean. Elementu finituen azterketak egiaztatzen du egitura honen tolestura-erresistentzia pisu bereko brida solido batek baino %65 handiagoa dela.
Titaniozko aleazioko sendotze eraztun integratua:Ti-6Al-4V titaniozko aleazio errefortzuzko eraztun bat aurrez jartzen da brida lepoan, estresaren kontzentraziorako joera gehien duen kokapenean. Aleazio honek 1.250MPa-ko eten-indarra du eta altzairuaren %60ko dentsitatea baino ez du. Errefortzu-eraztuna oinarrizko materialari lotzen zaio interferentzia-egokitzearen bidez. Lehertze-presioaren probetan, lepoaren deformazio plastikoa modu eraginkorrean mugatzen du, DN300 bridaren leherketa-presioa ≤15MPa tradizionaletik 42MPa-ra handituz.
Instalazio eta mantentze zuzenak produktuaren errendimendu-abantailak gehiago aprobetxatu ditzake.
1. Junta aukeraketa:Produktu honek zigilatzeko gainazal osoko diseinua du eta zigilatzeko gainazal osoa estaltzen duen eta torloju-zuloak dituen aurpegi osoko junta batekin erabili behar da. Barneko eta kanpoko eraztunekin edo grafito sendotutako juntadurak gomendatzen dira. Erabat debekatuta dago aurpegi osoko brida bat aurpegi altxatutako brida batera zuzenean torlojua.
2. Torlojuen aurrekarga:Torloju koniko bikoitzeko zuloaren diseinuarekin, pare-giltza hidrauliko bat gomendatzen da hiru urratseko gurutze-eredua aurrekargatzeko ASME PCC-1 estandarraren arabera. Helburuko aurrekarga presioaren balorazioan eta torlojuaren zehaztapenetan oinarrituta kalkulatzen da, normalean torlojuaren erresistentziaren % 50-70.
3. Ohiko ikuskapena:Egiaztatu zigilatzeko gainazaleko kolore aldaketa (nano-zirkonia geruza adierazlea) 6 hilabetez behin. Kolorea uztea ikusten bada, programatu berehala ordezkatzea. Erabili aldi berean torque-giltza bat hondar torlojuaren aurrekarga lekuan egiaztatzeko; atenuazioa % 10etik gorakoa bada, berriro estutu behar da.
4. Ordezkatzeko eragiketa:Brida produktu tradizionalak baino arinagoa denez eta torloju-zulo koniko bikoitzak lerrokatzea errazten duelako, ordezkatzeko denbora bakarra 2,5 ordukoa da (brida tradizionalek 8 ordu behar dituzte). Ordezkatzerakoan, junta eta torlojuak/azkoinak ere ordezkatu behar dira aldi berean.
Presio oso altuko errodamendu-ahalmenarekin eta ingurunearen muturreko moldagarritasunarekin, altzairuzko brida lauak oso erabiliak dira honako eszenatoki hauetan:
● Eskisto gasa hausteko ponparen hoditeria:Haustura-eragiketa-presioak normalean 35-70MPa-ra iristen dira, eta presio-pultsazioa larria da. Produktu honek 20.000 zikloko neke-bizitza ziklikoa du (35MPa-tan), eskisto gas-putzu gune batean haustura-fase bakarrean behar diren milaka presio-zikloak ondo gaindituz.
● Itsaso sakoneko zulaketa plataformako putzu-ekipoa:5.000 m-ko ur sakoneran, kanpoko presio hidrostatikoa 50MPa ingurukoa da, barnealdean petrolioaren eta gasaren presioa ere jasan behar du. 30 urtean zehar 0,03 mm/urteko korrosio-tasa baliokidearen korrosio-erresistentzia bermatzen du brida ez dela ordeztu behar bere bizitza osoan zehar.
● Ur sakoneko leherketak prebenitzeko pila:BOP kontrol-lerroek zigilatzeko fidagarritasun-baldintza oso handiak dituzte; ≤10⁻⁵ mbar·L/s-ko isurketa-tasa API 16A estandarraren gutxieneko isurketa-eskakizunak betetzen ditu leherketak prebenitzeko pilaetarako.
● Tenperatura baxuko gas naturalaren transmisioa:89J-ko inpaktuaren gogortasunak -70 °C-tan gainditzen ditu zirkulu artikoko kanalizazioen ingeniaritzarako tenperatura baxuko gogortasun baldintzak (normalean ≥27J).
● Itsasoko petrolio eremua Gabonetako zuhaitz-sistema:API 6A PSL 3G zehaztapeneko presio ultra altuko gas ertainetako briden proba osagarriak betetzen ditu.
Produktuak API 6A PSL 3G ziurtagiria gainditu du. API 6A petrolioaren eta gasaren industriako putzu-ekipoen eta Gabonetako zuhaitzen oinarrizko zehaztapena da, balbulak, bridak eta zintzilikarioak barne. Produktuen zehaztapen-mailak PSL 1etik PSL 4ra igotzen dira, PSL 3G maila gehigarri bat izanik, PSL 3aren gain proba pneumatikoen eskakizunak gehitzen dituena, gasaren arrisku ertaineko presio ultra-altuko eszenatokietan aplikagarria.
Longan-en barneko fabrikak prozesu osoko kalitate-kontrola ezartzen du lehengaien sarrerako ikuskapenetik amaitutako produktuaren irteeraraino. Brida bakoitzak material trazagarrien ziurtagiriak, tratamendu termikoko kurba erregistroak, dimentsioko ikuskapen-txostenak eta proba hidrostatiko/pneumatikoen txostenak ditu. Nazioarteko erosleek ekoizpenaren aurrerapena eta proba datuak linean egiaztatu ditzakete eskaera-zenbakia erabiliz.
Longan Mingzhu Road 620 zenbakian dago, Yongxing kalean, Longwan barrutian, Wenzhou hirian, Zhejiang probintzian. Tsingshan Holding Group-en kalitate handiko altzairu herdoilgaitzezko lehengaien hornidura aprobetxatuz, bere forjatze, tratamendu termiko eta mekanizazio gaitasun sendoekin konbinatuta, ekoizpen-sistema osoa osatu du. Konpainiak pertsonalizazio aukera hauek onartzen ditu:
● Tamaina pertsonalizatzea:Neurri ez-estandarrak, presio-maila bereziak.
● Etiketa pribatua:Laser markaketa, ontzien diseinua.
● Graneleko ekoizpena:Eskaera gutxieneko kantitate malgua.
Nazioarteko erosleek eskakizun teknikoak bidal ditzakete salmenta-taldeari doako laginak lortzeko (merkantzien kostuak aplikatzen dira) eta fabrikazio-taldearen hautaketa profesionalaren aholkularitza. Lehen aldiz lankidetzan aritzen diren bezeroentzat, Longanek hirugarrenen ikuskapen-agentzia eskaintzen du proba-zerbitzuak ikusteko produktuen errendimenduak baldintzak betetzen dituela egiaztatzeko, bidalketa antolatu aurretik.
G: Zein produkturen zehaztapen mailari dagokio produktua API 6A estandarrean?
A: Produktu honek API 6A PSL 3G ziurtagiria gainditu du. API 6A-k produktuaren zehaztapen-mailak PSL 1, PSL 2, PSL 3, PSL 3G eta PSL 4-tan banatzen ditu. PSL 3G-k produktuak PSL 3-ren baldintza guztiak bete behar ditu eta proba pneumatiko osagarriak gainditzea eskatzen du (normalean 1,5 aldiz presioa baloratua), baita proba ez-suntsitzaile zorrotzagoak eta materialaren trazabilitatea ere. Maila hau gas-ihes arriskua duten presio ultra-altuko eszenatokietarako bereziki diseinatuta dago.
G: Zeintzuk dira produktuaren instalazio-baldintzak?
A: Instalazio garaian puntu hauek kontuan izan behar dira: Lehenik eta behin, aurpegi osoko junta bat erabili behar da, zigilatzeko gainazal osoa estaliz eta torloju-zuloak dituena. Bigarrenik, aurpegi osoko brida bat ez da zuzenean lotu behar aurpegi altxatutako brida batera; sistemak aurpegi altxatutako bridak baditu, aurpegi osoko bridak edo erabilitako junta egokitzaileekin ordezkatu behar dira. Hirugarrenik, momentua ASME B16.5 estandarren arabera aplikatu behar da, torloju koniko bikoitzeko zuloaren diseinua erabiliz, gurutze-ereduan giltza-momentuarekin, mailaz maila aurrekarga uniformearekin. Torlojuak berriro estutu behar dira hasierako funtzionamenduaren 24 ordu igaro ondoren.
G: Nola da altzairuzko brida lauen korrosioarekiko erresistentzia?
A: 5.000 m-ko sakonera-ingurunean, ASTM G111-97 proba estandarraren arabera, 30 urteko korrosio-tasa baliokidea 0,03 mm/urte baino ez da. Kalkulu honetan oinarrituta, 50 urtez itsaso sakoneko zerbitzuaren ondoren korrosio-sakonera ez da 0,05 mm gainditzen, hau da, bridaren diseinuaren korrosio-hobaria baino askoz txikiagoa (normalean 3 mm). Errendimendu hau karbono handiko karbono-altzairu trinkoaren gainazaleko geruza trinkoari eta gainazaleko hautazko korrosioaren aurkako estaldurei dagokio (adibidez, beroko galvanizazioa, epoxi estaldura).
G: Zein da Longan-en produktuaren hornidura-prozesua?
A: Longan Longwan-en dago, Wenzhou-n, Tsingshan Holding Group-en lehengaien abantailak eta bere forjatze- eta mekanizazio-gaitasun propioak aprobetxatuz, ekoizpen-sistema osoa osatzeko. Tamaina estandarreko produktuak stock daude eta 3 laneguneko epean bidal daitezke; produktu pertsonalizatuak normalean 15-30 eguneko epea dute konplexutasunaren arabera. Nazioarteko erosleek tamaina eskakizunak sales@longanflanges.com helbidera bidali ditzakete doako laginak (laginaren kuota itzultzeko) eta fabrikazio-taldearen aholkularitza profesionala lortzeko. Konpainiak tamaina pertsonalizatzea, etiketa pribatua eta ontziratu gabeko ekoizpena onartzen ditu, erosleei erosketa-arriskuak eta guztizko kostuak murrizten lagunduz.
G: Nola egiaztatu daitezke produktuaren benetako errendimendu-datuak?
E: Longan-ek bezeroei edo hirugarrenen ikuskapen-agentziari ongi etorria ematen die fabrikako errendimendu-probak ikusteko. Fabrika 3000 tonako presioa probatzeko makina, neke ziklikoko proba-banku bat, -80 °C tenperatura baxuko inpaktu probatzaile bat eta itsas sakoneko presio handiko korrosioaren simulazio-ganbera ditu. Bezeroek leherketa-presioa probak, neke zikliko-probak edo muturreko ingurune-probak eska ditzakete laginetan; azterketa-txostenak CNAS titulua duen barne-laborategi batek ematen ditu.
