Zer da Socket Flange bat eta zergatik erabiltzen da oso Presio handiko kanalizazio sistemetan

A socket bridadiametro txikiko, presio handiko eta tenperatura altuko sistemetarako diseinatutako hoditeria-osagai kritikoa da. Gida sakon honetan, socket brida bat zer den, nola funtzionatzen duen, egiturazko abantailak, dimentsio-estandarrak, azaltzen ditugu. material aukerak, eta zergatik izaten jarraitzen duen hobetsitako irtenbidea segurtasunerako kritikoen industrietan, hala nola petrolioa eta gasa, prozesaketa kimikoa, eta energia sortzea. Benetako ingeniaritza praktiketatik eta fabrikazio-esperientziatik abiatutaLongan, artikulu honek laguntzen du ingeniariek, erosleek eta proiektuen arduradunek konfiantzaz hartzen dituzte erabakiak.

Aurkibidea

• 1. Zer da Socket Flange bat?
• 2. Socket Brida Egitura eta Diseinu Printzipioa
• 3. Nola funtzionatzen du socket-brida batek?
• 4. Zergatik erabiltzen dira socket bridak presio handiko hodietan?
• 5. Socket Bridetarako ohiko materialak
• 6. Neurriak, balorazioa eta nazioarteko arauak
• 7. Socket Brida vs Beste Brida Mota batzuk
• 8. Instalazioaren Jardunbide Egokienak eta Soldadura Oharrak
• 9. Longan-en Kalitate Kontrola eta Fabrikazio Insights
• 10. Maiz egiten diren galderak

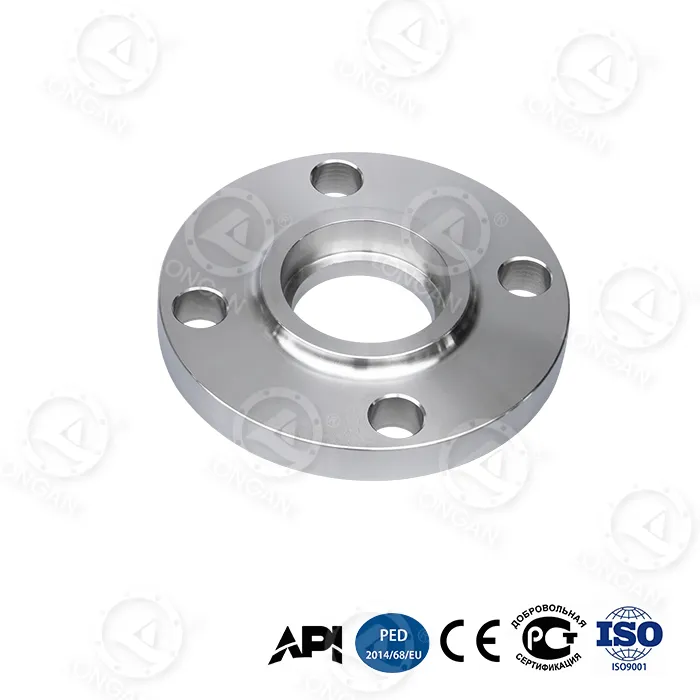

1. Zer da Socket Flange bat?

A entxufearen brida, socket soldadura brida gisa ere ezagutzen dena, hodi-brida mota bat da. horrek hodia sartzea ahalbidetzen du kanpoko ertzaren inguruan soldadura porrota aplikatu aurretik. Slip-on bridak ez bezala, hodia ez da brida-zulotik pasatzen; horren ordez, entxufearen barruan gelditzen da, junta trinko eta segurua sortuz.

Socket bridak erabiltzen dira batez erehodiaren tamaina nominal txikiak, normalean NPS ½″ eta 3″, non presio handia, tenperatura altuak eta espazioaren mugak artikulazioen osotasun handiagoa eskatzen du.

Produktuen zehaztapen zehatzak zuzenean arakatu ditzakezuLongan-en socket brida fabrikatzeko orria, materialen aukerak, presio-klaseak eta mekanizazio-zehaztasuna zehazten dituena.

2. Socket Brida Egitura eta Diseinu Printzipioa

• Entxufea:Hodien kokapen zehatza bermatzen du
• Aurpegi goratua edo aurpegi laua:Juntak zigilatzea fidagarria eskaintzen du
• Kanpoko soldadura:Presio-erresistentzia indartzen du
• Geometria trinkoa:Hoditeria estuetarako aproposa

Socket-brida baten atzean dagoen diseinu-printzipioa sinplea baina eraginkorra da: hodien mugimendua mugatuz eta soldadura-tentsioa kontzentratzen du kanpoaldean, barneko soldadura-akatsen arriskua gutxitzen du.

3. Nola funtzionatzen du socket-brida batek?

Hodia entxufean sartzen da sorbaldara iritsi arte, eta gero apur bat atzera bota (normalean 1,6 mm) ahalbidetzeko. dilatazio termikorako. Fillet-soldadura bat aplikatzen da kanpotik, hodia brida-gorputzari irmoki bermatuz.

Diseinu honek sartze osoa ipurdiko soldaduren beharra ezabatzen du, soldadura denbora murrizten du, erresistentzia mekanikoa mantenduz.

4. Zergatik erabiltzen dira socket bridak presio handiko hodietan?

Socket bridak oso zabalduta daude presio altuko sistemetan, abantaila hauen ondorioz:

1. Presioaren euste bikaina
2. Isurketa-bideak murriztu
3. Nekearekiko erresistentzia handia
4. Aztarna trinkoa hoditeria-sistema trinkoetarako

Socket bridetan oinarritzen diren industriak hauek dira:

• Petrolio eta gas findegiak
• Planta petrokimikoak
• Zentral termikoak eta nuklearrak
• Prozesamendu farmazeutikoa

5. Socket Bridetarako ohiko materialak

Longanek materialaren trazagarritasun osoa eta PMI probak eskaintzen ditu, entxufearen brida guztiek proiektuaren zehaztapenak betetzen dituztela ziurtatzeko.

6. Neurriak, balorazioa eta nazioarteko arauak

Socket bridak mundu mailako estandar nagusien arabera fabrikatzen dira:

• ASME B16.5
• EN 1092-1
• BS 4504
• JIS B2220

Presio-klaseak normalean 150 Klasetik 2500 Klaseera bitartekoak dira, eta entxufe-bridak egokiak dira funtzionamendu-baldintza larrietarako.

7. Socket Brida vs Beste Brida Mota batzuk

8. Instalazioaren Jardunbide Egokienak eta Soldadura Oharrak

• Mantendu hodiak sartzeko tarte egokia
• Erabili soldatzaile kualifikatuak soilik
• Saihestu barruko soldadura sartzea
• Egin NDT ikuskapena behar denean

9. Longan-en Kalitate Kontrola eta Fabrikazio Insights

Longan-en, socket bridak CNC mekanizazioa erabiliz ekoizten dira, dimentsioko ikuskapen zorrotza eta guztiz betez. nazioarteko estandarrak. Lote bakoitzari ikuskapen bisuala, proba mekanikoak eta gainazal tratamenduaren egiaztapena egiten zaizkio.

Fabrikazio diziplina honek ziurtatzen du entregatutako entxufe-brida guztiek modu fidagarrian funtzionatzen dutela ingurune zorrotzetan.

10. Maiz egiten diren galderak

Q1: Socket bridak egokiak al dira karga ziklikoetarako?

Bai, behar bezala soldatuta eta instalatuta daudenean, entxufe-bridak ondo funtzionatzen dute presio ziklikoen baldintzetan.

Q2: Zergatik dira socket bridak diametro txikietara mugatzen?

Diametro handiagoak tentsioaren kontzentrazioa eta soldatzeko zailtasuna areagotzen ditu, beste brida mota batzuk praktikoagoak bihurtuz.

Q3: Entxufearen bridak erabil daitezke ingurune korrosiboetan?

Erabat. Altzairu herdoilgaitzaren eta aleazioen aukerak korrosioarekiko erresistentzia bikaina eskaintzen dute.

Entxufearen brida egokia aukeratzea ez da zehaztapenei buruzkoa bakarrik, epe luzerako sistemaren segurtasuna, errendimendua eta kostu eraginkortasuna da. Fabrikazio esperientzia frogatua eta proiektu globalaren laguntzarekin, Longan prest dago zure aplikaziorako irtenbide fidagarriena hautatzen laguntzeko.

Proiektu berri bat planifikatzen ari bazara edo laguntza teknikoa behar baduzu,jarri gurekin harremanetangaur zure socket brida eskakizunak eztabaidatzeko gure ingeniaritza taldearekin.
