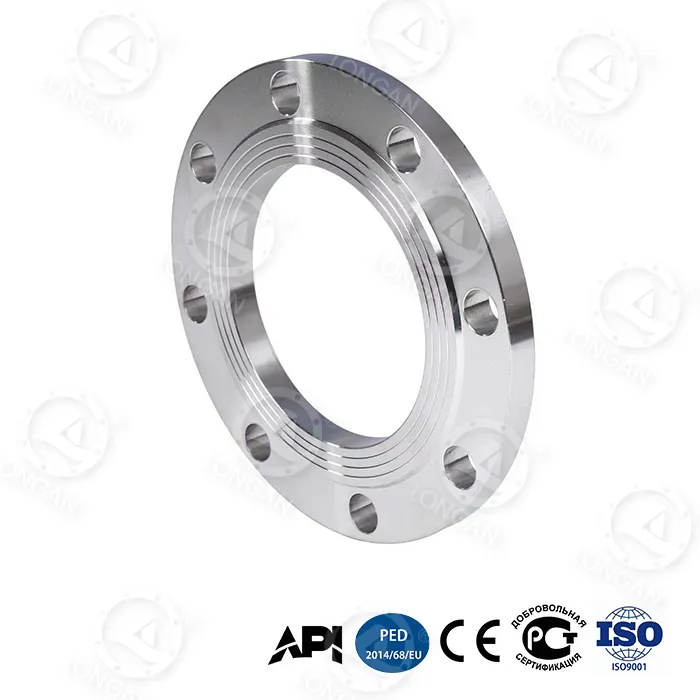

brida gainean irristaketa laua

Longanek, Txinako brida lauko irristagarrien fabrikatzaile eta hornitzaile global eskarmentu handikoa, urte asko daramatza nazioarteko hodi industrialen proiektuak zerbitzatzen. Etxeko fabrikak kalitatearen kudeaketa zorrotza ezartzen du lehengaietatik amaitutako produktuetaraino, produktu bakoitzaren kalitate koherentea eta epe luzerako fidagarritasuna bermatuz. Aurpegi lauko brida irristagarri honek abaraska-egitura bionikoa eta karbono handiko altzairuzko degradazio-prozesua hartzen ditu, tolestura-erresistentzia % 65 handituz brida tradizionalekin alderatuta. DN300 leherketa-presioa 42MPa-ra iristen da, GB/T 1048 estandar nazionala % 280 gaindituz, eta API 6A PSL 3G ziurtagiria gainditu du. Ondorengo atalek produktu honen abantaila teknikoak eta aplikazio-balioa aztertuko dituzte, besteak beste, instalazioen soldadura, azken presio-erresistentzia, abisu adimenduna, muturreko ingurunearen moldagarritasuna, arau aplikagarriak eta hornidura-ahalmena barne.

Instalazioa eta Soldadura Abantailak

Irristagarri motako brida gisa, brida laua laua hodiari konektatzen zaio instalazioan bi soldadura ergelen bidez: bat bridaren atzealdean eta bestea hodiaren zuloaren barruan. Soldadura-lepoko brida tradizionalekin alderatuta, diseinu honek abantaila esanguratsu hauek ditu:

1.Instalazio-zailtasun txikiagoa:Ez da hodien lerrokatze zehatzik behar, instalazio-akats batzuk ahalbidetuz eta tokiko eraikuntza-eskakizunak murriztuz.
2.Soldadura eragiketa erosoa:Fillet soldadurak errazagoak dira sartze osoko ipurdiko soldadurak baino exekutatzen, bereziki egokiak tokiko espazio mugatuetarako.
3.Ordezkatzeko abiadura azkarra:Ordezkatzeko denbora bakarra brida tradizionalen 8 ordutik 2,5 ordura murrizten da, hoditeria sistemaren geldialdi-denbora eraginkortasunez murrizten baita mantentze-lanetarako.

Egitura irristagarri honek, Longan-en abaraska bionikoaren diseinu arinarekin konbinatuta, bridaren pisu orokorra murrizten du eta instalazioaren eraginkortasuna hobetzen du.

Azken presioa eta ingurumen-errendimenduaren konparaketa

Errendimenduaren adierazlea	Forjatutako altzairuzko brida tradizionala	brida gainean irristaketa laua	Hobekuntza
Leherketa-presioa (DN300)	≤15MPa	42MPa	↑% 180
Neke-bizitza ziklikoa (35MPa)	Lorgarria ez	20.000 ziklo	—
Deformazio axiala (35MPa)	1,8 mm	0,6 mm	↓%67
Eragin-energia -70°C-tan	≥34J (estandar nazionala)	89J	↑% 162
30 urteko itsas sakoneko korrosio-tasa	gutxi gorabehera. 0,5 mm/urte	0,03 mm/urte	↓%94

Produktu honek brida tradizionalak guztiz gainditzen ditu azken presio-erredumentuan eta ingurumen-egokigarritasunean. Nukleoaren aurrerapena brida lepoan titaniozko aleaziozko sendotze-eraztunean dago, 1.250MPa arteko etekin-indarrarekin, brida irristagarrietarako presio ultra-altuko aplikazioak sortzeko aukera sortuz.

Kargarik gabeko erantzuna

Benetako kanalizazio-sistemetan, hedapen/uzkurtze termikoa eta zimenduen finkapena bezalako faktoreek sarritan brida-aurpegiaren lerrokadura desegokia eragiten dute. Karga-baldintza eszentrikoetan 15°-ko hodiaren lerrokatze desegokiarekin, brida tradizionalen zigilatzeko isurketa-tasa > 10⁻³ mbar·L/s da, eta Longan-en bridaren irristatze lauak ≤10⁻⁵ mbar·L/s-ko zigilatzeko isurketa-tasa mantentzen du, zigilatzeko fidagarritasuna bi ordena hobetuz.

Bi egiturazko berrikuntzak lortzen dute errendimendu hori:

● Errefortzu erradialaren saihetsaren diseinua:Bridaren atzealdean gehitutako errefortzu erradialak % 48 murrizten du tokiko tentsioaren kontzentrazioa, tentsioaren banaketa uniformeagoa eginez kargarik gabeko baldintzetan.
● Zurruntasun handiko abaraska egitura:Abaraska bionikoaren nukleoaren geruzak tolestearen zurruntasun bikaina eskaintzen du, brida aurpegiaren deformazioari aurre eginez.

Horrez gain, ISO 10816-3 estandar 50-200Hz maiztasun-bandaren bibrazio-proban, anplitudearen atenuazio-tasa % 92ra iristen da, presio handiko pultsazio baldintzetan bolt-aurrekargaren atenuazioaren arazoa eraginkortasunez konpontzen duena.

Abisu Adimenduna eta Muturreko Ingurune

Slip on flange lauak bi teknologia adimendun integratzen ditu erabiltzaileei arazo potentzialak goiz detektatzen laguntzeko:

● Nano-zirkonia higadura adierazle geruza:Material hau zigilatzeko gainazalean sartuta dago. Lodiera 0,1 mm baino txikiagoa denean, kolore-aldaketa ikusgarri batek abisua ematen du, zigilatzeko egoera ekipamendu profesionalik gabe epaitu ahal izateko.
● Torloi-zulo koniko bikoitzeko aurrekarga blokeatzea:35MPa presioaren gorabeheraren azpian, egitura tradizionalen aurrekargaren atenuazioa ≥% 20 da, diseinu honek aurrekargaren atenuazioa % ≤5 barruan kontrolatzen du, epe luzerako konexio fidagarritasuna bermatuz.

Muturreko ingurunearen errendimenduaren egiaztapena (benetako probetako datu guztiak):

● Tenperatura baxuko eragina (-70°C):Charpy-ren eragin-energia 89J (estandar nazionala ≥34J), hodi polarretan eta GNL garraiorako egokia.
● Itsaso sakoneko korrosioa (5.000 metro):ASTM G111-97 arauaren arabera, 30 urteko korrosio-tasa baliokidea 0,03 mm/urte baino ez da, itsaso sakoneko ingeniaritzarako bizi-ziklo osoko baldintzak betetzen dituena.
● Harea eta hautsaren urradura (120 m/s):ISO 5890: 2012 arauaren arabera, 10.000 ordu etengabeko inpaktuaren ondoren, zigilatzeko gainazaleko kalteen sakonera ≤ 8μm da, basamortu eremuetarako edo abiadura handiko hareaz betetako haizeak dituzten itsasertzeko plataformetarako egokia.

Aplika daitezkeen arauak eta zehaztapenak

Slip on flange laua ASME B16.5 estandarraren arabera zorrozki fabrikatzen da, 150. Klasetik 1500. Klaseko presio-kalifikazioekin, eta NPS 1/2 hazbetetik 24 hazbeteko tamaina bitartekoa da. Materiala karbono handiko karbono-altzairua itzalitako gradientea da, errefortzu erradialaren saihetsaren diseinuarekin eta titaniozko aleaziozko indartze eraztun integratuta.

ASME B16.5 zehaztapenaren arabera, 150 eta 300 klaseko briden lodieraren neurketak ez du aurpegiaren altuera altxatua barne hartzen. Produktu honek aurpegi osoko (FF) zigilatzeko gainazalaren diseinua hartzen du eta aurpegi osoko junta batekin erabili behar da. Garrantzitsua da aurpegi osoko brida bat ez dela zuzenean torlojutu behar aurpegi altxatutako brida batera; aurpegi osoko junta batekin edo egokitzaile batekin ordezkatu behar da.

Materialen Zientzia eta Prozesuen Berrikuntza

● Karbono handiko altzairua itzalitako gradientea:Bridak erabat itzaltzeak gainazalaren eta nukleoaren arteko gogortasun-diferentzia handiegiak eragiten ditu, pitzadurarako joera dutenak. Gradientea itzaltzeko teknologiak zehatz-mehatz kontrolatzen ditu berotze eta hozte tasak, kanpotik barrurako gogortasunaren banaketa pixkanaka sortuz: gainazaleko gogortasun handia higaduraren erresistentziarako, nukleoaren gogortasun handia talkarako erresistentziarako. Horri esker, bridak 89J-ko talkaren gogortasuna mantentzen du -70 °C-tan.

● Abaraska bionikoaren egitura:Erlauntzen geometria hexagonalean inspiratuta, egitura honek nabarmen handitzen du tolestearen zurruntasuna pisua handitu gabe. Elementu finituen azterketak egiaztatzen du egitura honen tolestura-erresistentzia pisu bereko brida solido batek baino %65 handiagoa dela.

● Eraikitako titaniozko aleazioko sendotze eraztuna:Ti-6Al-4V titaniozko aleazioko eraztun bat aurrez jartzen da brida lepoan, estresaren kontzentraziorako joera gehien duen kokapenean. Aleazio honek 1.250MPa-ko eten-indarra du eta altzairuaren %60ko dentsitatea baino ez du. Eraztuna oinarrizko materialari lotzen zaio interferentzia-egokitzearen bidez, lepoaren deformazio plastikoa eraginkortasunez mugatuz eta DN300 bridaren leherketa-presioa ≤15MPa tradizionaletik 42MPa-ra handituz.

Produkzioa eta Kalitatearen Ikuskapen Sistema

Longan-en barneko fabrika Longwan-en dago, Wenzhou-n. Tsingshan Holding Group-en kalitate handiko lehengaien hornidura aprobetxatuz, forja, tratamendu termiko eta mekanizazio gaitasun propioekin konbinatuta, produkzio-kate osoa osatu du. Brida lauko irristagarri bakoitzak material trazagarrien ziurtagiriak, tratamendu termikoko kurba-erregistroak, dimentsioko ikuskapen-txostenak eta proba hidrostatiko/pneumatikoen txostenak ditu.

Kalitate-kontrolaren funtsezko puntuak:

1.Sarrerako lehengaien ikuskapena: analisi espektrala, propietate mekanikoen laginketa.
2.Prozesuaren kontrola: tratamendu termikoko labearen tenperatura-kurben denbora errealean kontrolatzea, gradientea itzaltzeko prozesuaren parametroen erregistro automatikoa.
3.Amaitutako produktuaren ikuskapena: % 100eko dimentsioko ikuskapena, % 10eko partikula magnetikoen probak, leherketa-presioaren edo neke-bizitza ziklikoaren loteen laginketa.
4.Hirugarrenen lekukotasuna: SGS, BV edo beste agentziek lekuko lekuko probak egin daitezke bezeroak eskatuta.

Nazioarteko erosleek ekoizpenaren aurrerapena eta proba datuak linean egiaztatu ditzakete eskaera-zenbakia erabiliz.

Proiektu globalaren aplikazio kasuak

● Ekialde Hurbileko eskisto gas-eremua hausteko estazioa:DN300 Klase 1500 brida lauko 120 multzo erabili ziren. 18 hilabetez etengabeko funtzionamenduaren ondoren, ez zen zigilu-isuririk gertatu eta mantentze-maiztasuna zero zen.
● Txinako Hegoaldeko Itsasoa itsaso sakoneko zulaketa plataforma:Uraren sakonera 2.800 metro. Brida leherketa saihesteko pila konektatzeko erabili zen. 30 hilabeteko korrosioaren ikuskapenaren ondoren, zigilatzeko gainazalak ez zuen kalte nabarmenik erakutsi eta neurtutako korrosio-tasa 0,028 mm/urtekoa izan zen.
● Errusiako Artikoko gas naturala:Giro-tenperatura -55 °C, inpaktu probaren balioa 82J, proiektuaren diseinu-baldintzak betetzen ditu. 500 pieza baino gehiago hornitu dira.

Ohiko galderak

G: Zein presio baloraziotarako da egokia?
A: Brida lau hau 150 Klasetik 1500 Klasera arteko presio-kalifikazioetarako egokia da. Neurtutako datuek erakusten dute DN300 tamainak bikain funtzionatzen duela 42MPa-ko leherketa-presioan, estatuko eskakizun estandarrak askoz gainditzen dituela. Bereziki egokia da presio ultra-altuko eta baldintza gogorretan, hala nola, eskisto gasa hausteko ponpak, itsaso sakoneko zulaketa-plataformak, presio ultra-altuko gas naturala garraiatzeko kanalizazioak eta ingurune polarretan.

G: Zein da honen eta soldadura lepoko brida baten arteko desberdintasun nagusia?
A: Slip-on brida batek bi soldadura lotzeko erabiltzen ditu hodia konektatzeko (bata atzeko aldean eta bestea zuloaren barruan), instalazio-baldintza nahiko lasaiekin. Soldadura-lepoko brida batek sartze osoko ipurdiko soldadura bakarra erabiltzen du, lerrokatze zorrotzagoa eskatzen du. Hala ere, Longan-en irristatze-brida produktuan, abaraska bionikoaren egituraren eta titaniozko aleazio errefortzu-eraztun integratuaren diseinuaren bidez, presio-errendimenduaren errendimendua soldadura-lepoko bridena baino txikiagoa da.

G: Nola funtzionatzen du tenperatura baxuko inguruneetan?
A: -70 °C-ko tenperatura baxuko baldintzetan, produktuaren Charpy eragin-energia 89J-ra iristen da, ≥34J-ko eskakizun estandarra baino askoz handiagoa. Hau karbono handiko karbono handiko altzairuzko gradientearen tenperatura baxuko gogortasun bikainari esker da, hoditeria polarreko ingeniaritzarako eta tenperatura baxuko gas naturala garraiatzeko sistemetarako egokia da.

G: Zeintzuk dira Longan-en hornikuntza-gaitasuna eta pertsonalizazio-aukerak?
A: Longan-ek barne-fabrika eta ekoizpen-sistema osoa ditu, tamaina pertsonalizatzea, etiketa pribatua eta ontziratu gabeko ekoizpena onartzen duena. Kalitatearen kudeaketa zorrotza ezartzen da lehengaien hautapenetik amaitutako produktuen ikuskapenera arte. Nazioarteko erosleek eskakizunak bidal ditzakete doako laginak lortzeko. Konpainia Mingzhu Road 620. zenbakian dago, Yongxing kalean, Longwan barrutian, Wenzhou hirian, Zhejiang probintzian, Wenzhouren abantaila geografikoak eta Tsingshan Holding Group-en lehengaien hornidura aprobetxatuz, ekoizpen eta hornikuntza sistema oso bat osatzeko.

G: Nola egiaztatu daiteke benetako errendimendua?
E: Longan-ek bezeroei edo hirugarrenen ikuskapen-agentziari ongi etorria ematen die fabrikako errendimendu-probak ikusteko. Fabrika 3000 tonako presioa probatzeko makina, neke ziklikoko proba-banku bat, -80 °C tenperatura baxuko inpaktu probatzaile bat eta itsas sakoneko presio handiko korrosioaren simulazio-ganbera ditu. Bezeroek leherketa-presioa probak, neke zikliko-probak edo muturreko ingurune-probak eska ditzakete laginetan; azterketa-txostenak CNAS titulua duen barne-laborategi batek ematen ditu.
