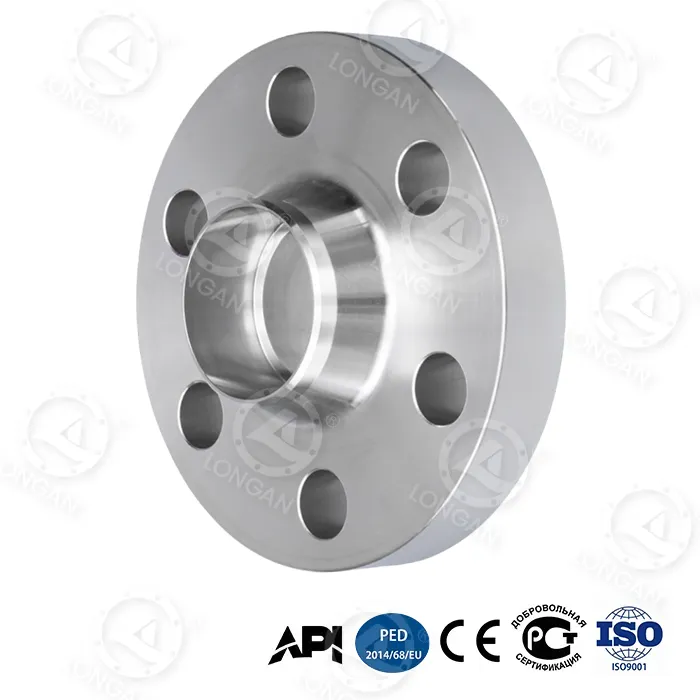

304 Lepoko ipurdiko soldadura brida

Zehaztapen Teknikoak

1. Materialaren Ziurtagiria (ASTM A182 F304)

Elementu Balio Estandarra Funtzioa Test kasua

Ni 8,0~11,0% Austenita Egonkortasuna 9,2%

C ≤0,08% - %0,05

Cr 18,0~20,0% Oxidazio-korrosioaren babesa 18,8% (Espektrometroa)

2. Presio-Tenperatura

Tenperatura (°C) Klase 150 (bar) Klase 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Propietate mekanikoak

304 parametroa Brida-balioaren oinarri estandarra

Barne-diametroaren tolerantzia (NPS 12") ±0,25 mm ASME B16.5 taula5

Trakzio Erresistentzia 515 MPa ASTM A182

Etengaitasuna 205 MPa ASTM A182

Bolt zuloaren erdiko zirkuluaren desbideratzea ± 0,8 mm MSS SP-44

Eszenatoki aplikagarriak

Gomendatutako eszenatokiak Komunikabide onargarriak Eszenatoki debekatuak Soluzio alternatiboak

Presio baxuko aire konprimitua Aire lehorra (ihintza-puntua <-40°C) Sufrea duen aire hezea Nikelatutako karbono altzairua

Elikagaien ekipamendua Esnekiak, zukua (pH>4,5) Kloroa duten desinfektatzaileak 316L brida

Udal ur-hornidura Ur geza, edateko ura Itsasoko ura/kloro handiko ura (>50 ppm Cl⁻) 316 brida

HVAC Ur beroa (<80°C), lurruna Azido klorhidrikoa/azido sulfurikoa (pH <4) Hastelloy aleazioa

Zergatik aukeratu 304 Neck Butt Welding Flange?

1. Kostu txikiagoa

Materiala Unitatearen prezioa (erreferentzia) Zerbitzu-bizitza Kostu osoa (10 urte)

316 brida 2,3x 15 urte + 1,2x

304 Lepoa ipurdiko soldadura brida 1,6x 10 urte + 1,0x

Karbono altzairuzko brida 1,0x 2 urte (Herdoil-ihesak) 2,8x

2. Egitura-diseinuaren abantailak

Zigilatzeko gainazalaren zehaztasuna: 304 altzairu herdoilgaitzezko lepoko soldadura-bridaren RF gainazaleko zimurtasuna 125-250μin Ra da, juntura zigilatzeko fidagarritasuna bermatuz.

Tapered lepo trantsizioa: murriztea estresaren kontzentrazio-faktorea % 40 eta luzatu soldaketaren nekearen bizitza.

3. Oinarrizko korrosioarekiko erresistentzia

Gatz ihinztadura proba: herdoil gorririk gabe 500 orduz

Kromo-nikelaren babes-geruza: Cr edukiak ≥18% pasibazio-film bat osatzen du, uraren, lurrunaren eta azido ahulen (pH> 4,5) korrosioari aurre egiteko.

Mugen deskribapena: ez da egokia kloruro-ioiak> 50 ppm (adibidez, itsasoko ura) dituzten inguruneetarako, eta 316 bertsio berritu behar da une honetan.

Ohiko galderak

Q1: Zein da kostu-diferentzia 316 flangearekin?

Erantzuna: 304 Neck Butt Welding Flange-ren prezioa % 30 ~ 35 baxuagoa da zehaztapen berdinetan (nikel eta molibdeno edukiaren desberdintasuna dela eta). Erdiguneak kloruro-ioi/azidorik ez badu, ekonomikoagoa da 304 aukeratzea.

Q2: 304 kanpoko hodietarako erabil al daiteke?

Erantzuna: Hezetasun baxuan (<60% RH) Denbora luzez erabil daiteke gatzik gabeko ingurune batean; Korrosioaren aurkako estaldura behar da kostaldeko/industria eremuetan, bestela zuloak 2-3 urteko epean gerta daitezke.
